建筑工程混凝土主體層間接槎施工中，傳統的支模方式容易出現脹模漏漿現象，造成工程觀感質量差、滲水現象等問題。對此，在現澆混凝土結構柱或剪力墻層間接搓施工中，采取底部預埋螺栓，使底部模板更加牢固，拆除模板后采用聚氨酯防水涂料處理，保證了混凝土質量，杜絕了層間滲漏問題的發生。結構柱或剪力墻模板支設時在頂部預先預留螺桿，支設上層模板時向下掛加固；加固前下方部位固定分流斜板，最后采用聚氨酯防水涂料處理。

工藝流程及操作要點

預留螺栓孔→模板支設→龍骨固定→設置導流板→接搓處理→防水涂料涂刷

1、預留螺栓

結構柱或剪力墻模板支設時，在下層頂部200~300mm位置預埋螺栓孔，預埋的螺栓間距宜控制在500~800mm。

層間接槎示意圖

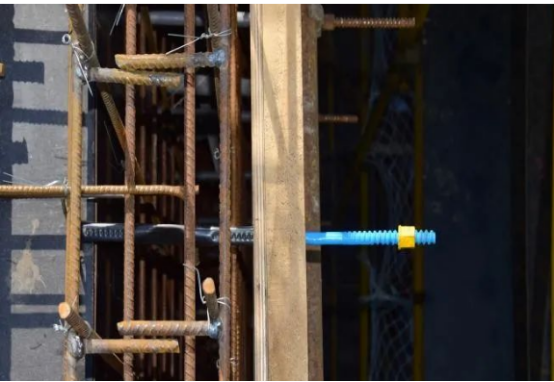

預埋螺栓孔示意圖

2、模板支設

下層混凝土澆筑完成及模板拆除后，在下層混凝土頂部接樓位置粘貼5mm厚的海綿膠條。

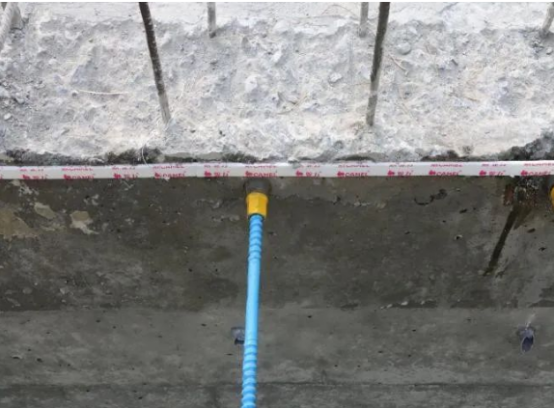

粘貼海綿條

3、龍骨固定

緊固上層模板時預埋的螺栓處需用木方或鋼管做龍骨，次龍骨下落安裝于下層頂部預埋的螺栓位置，同結構柱或剪力墻模板一同加固。

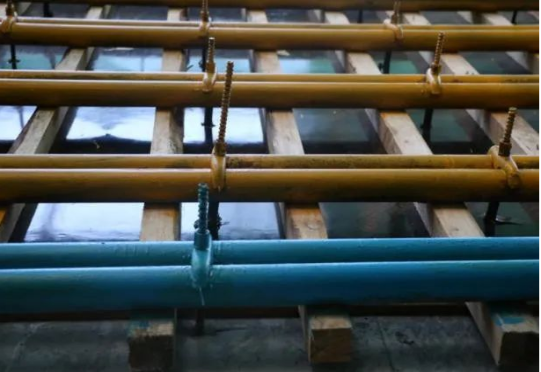

龍骨固定

4、設置導流板

導流板采用木膠板和木方，在預埋螺栓下方固定，斜板用三合板或木膠板制作，與墻體交接部位用膠帶粘牢，固定三合板時沿結構柱或剪力墻墻每500mm設一支撐點，分流斜板與墻體之間角度一般不超過45°。

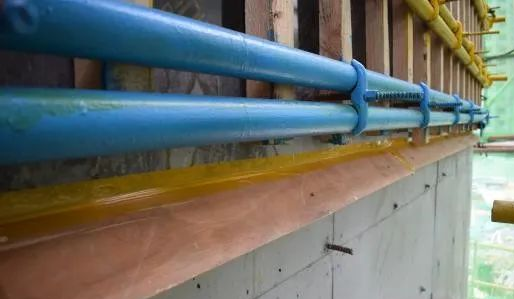

導流板設置

5、接茬處理

混凝土澆筑、模板拆除后，將海綿膠帶用膩?zhàn)拥肚宄植砍霈F(xiàn)流漿用花錘鏟平，將層間接桂清理干凈。

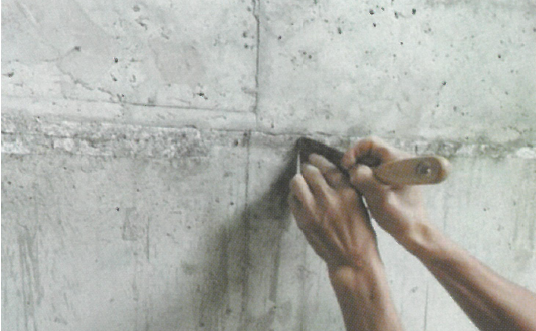

基層清理

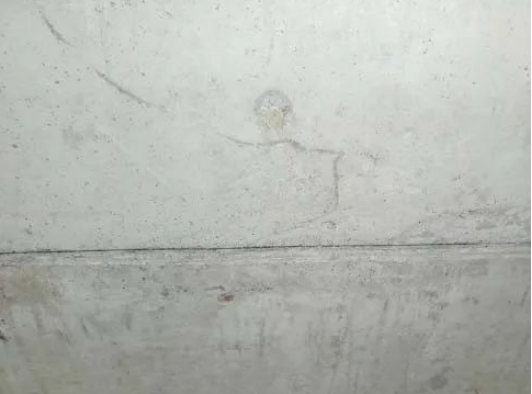

接槎拆模后效果

6、防水涂料涂刷

最后涂刷兩遍1.5mm聚氨酯防水涂料，寬度為200mm。

聚氨酯防水示意圖

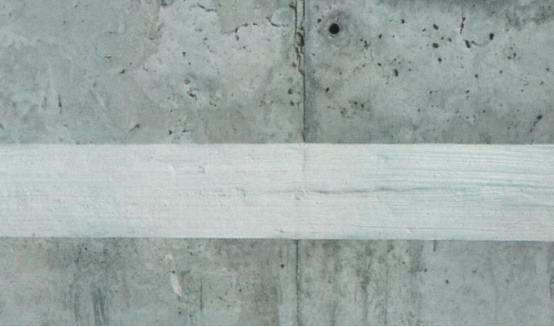

層間第一遍聚氨酯防水

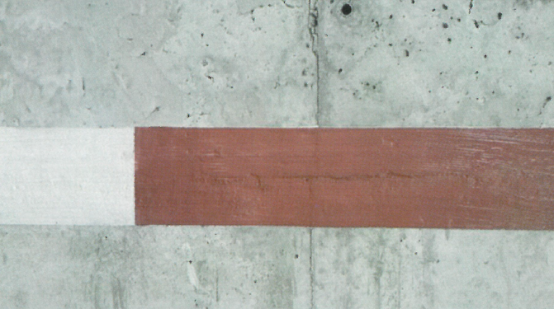

層間第二遍聚氨酯防水

層間聚氨酯防水完成效果
